手工打造360V 25AH小型储能电池组（自用兼做BMS产品功能展示）

图片较多，需要较长时间加载

玩光伏、太阳能发电，需要把电能需要储存起来，全天使用。考虑到本人做电子行业的，还算有技术能力，机械加工虽然不是本行，但难度不会很大。决定全程手工打造。

选择360V电压的原因：这个电压就很高了，操作起来危险性很高。但这个电压逆变成为220V电压，可以使用单级DC-AC逆变器，可以实现非常高的效率、超低的待机损耗。从设计上，要使用直流专用保险丝、专用的直流接触器、接触器缓冲上电功能。整体电池组最后要封闭。这样就会安全很多。

电池使用磷酸铁锂电池，在自己家用光伏储能，安全放心寿命长。

设计上，分为7个电池模组，每个模组16串标准48伏，共计112串，单体容量25AH。这样，电池存储容量为：112*3.2V*25Ah=8.9KWH，接近9度电。可以满足全天的照明、做饭等基本需求。如果享受型需求，例如空调热水器等，后期在做更大的容量。

***********开工*****************

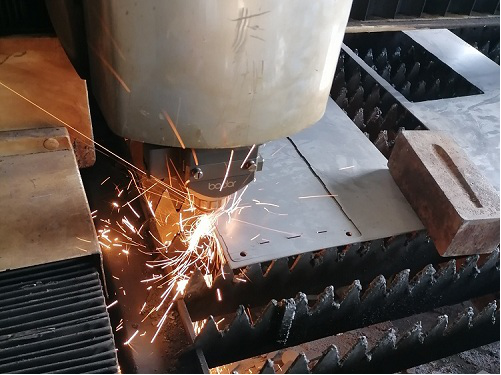

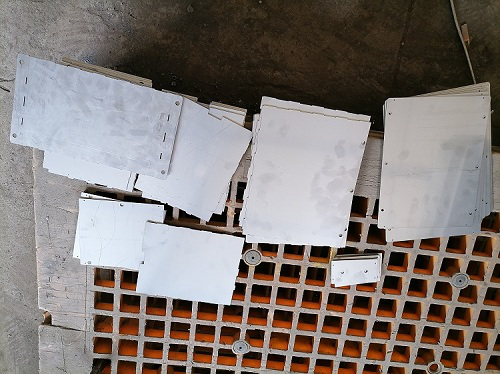

电池装入外壳：设计好了钣金，找激光切割，然后焊接成外壳，进行如下组装：

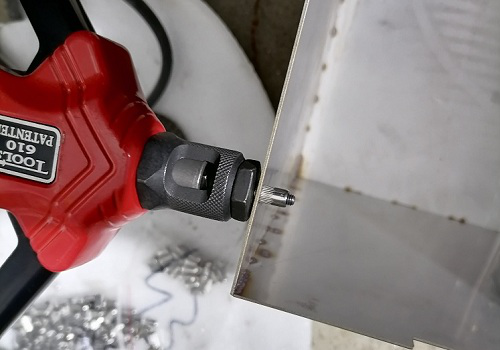

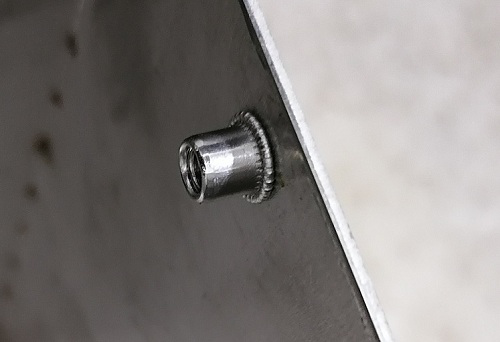

拉铆螺母，比丝锥攻牙好用。

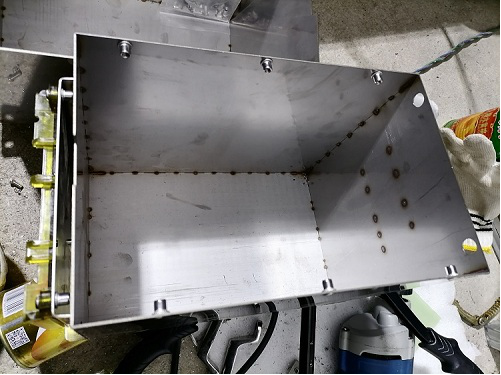

氩弧焊拼接完成

用塑料膜垫在外壳中，由于电芯套了一层热缩套，已经具备绝缘能力，再加一层塑料膜更稳妥。如果电芯更大，这一层绝缘物还需要非常坚硬才可以。

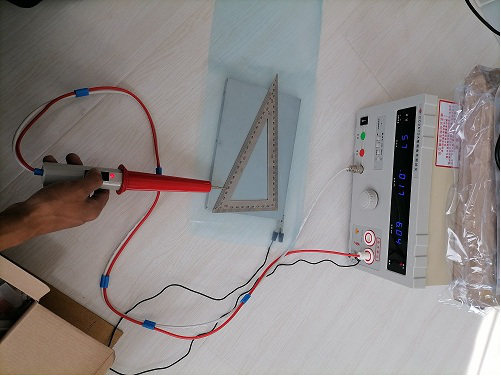

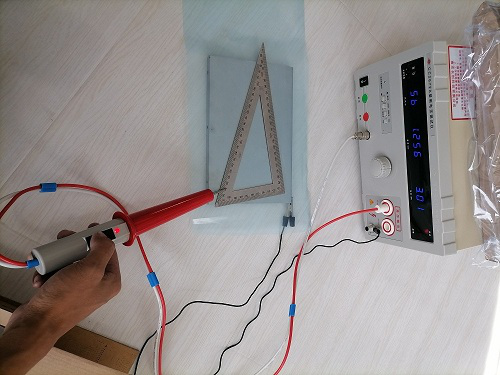

直流耐压6KV，测试1分钟

交流3KV耐压1分钟测试，不能击穿。但交流时，容抗漏电较大，不过这是正常的。大型系统需要考虑这个问题。

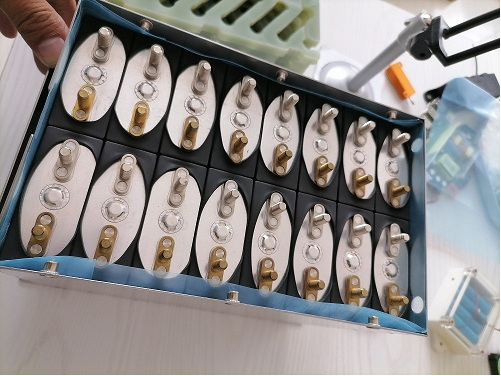

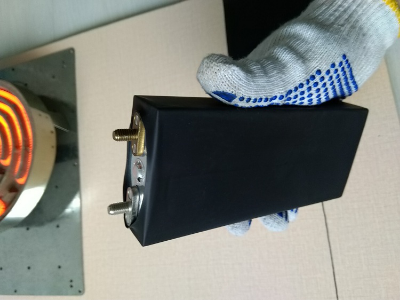

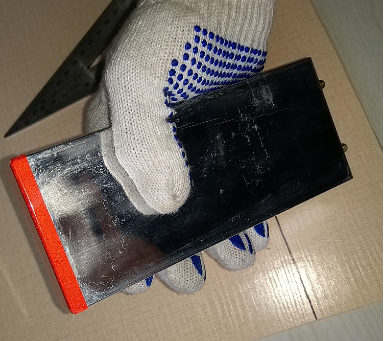

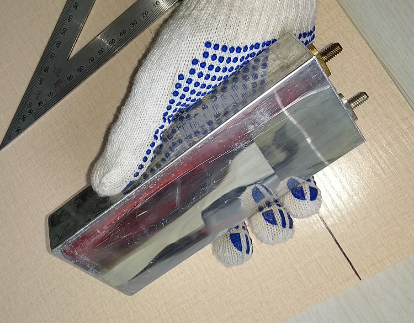

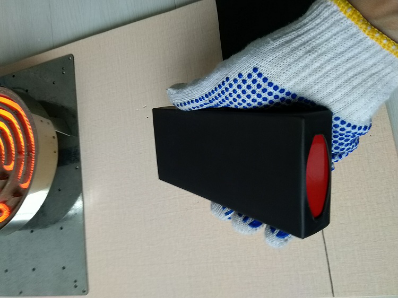

电芯套好热缩套，垫上塑料膜，装入壳中。

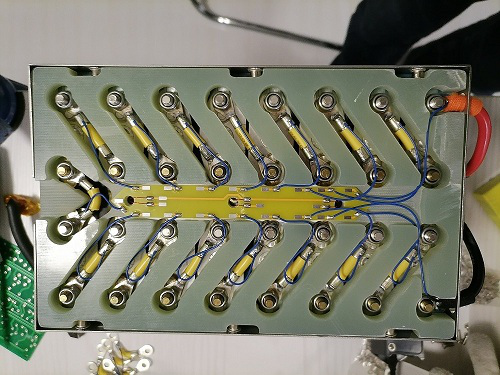

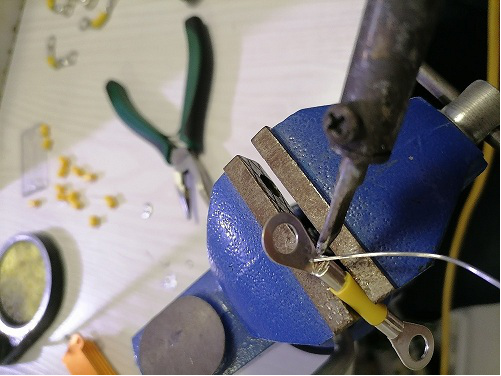

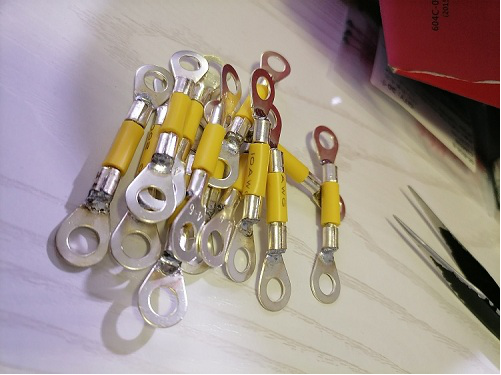

制作电芯之间的连接线，必须需要挂锡，不挂锡一定会出问题！

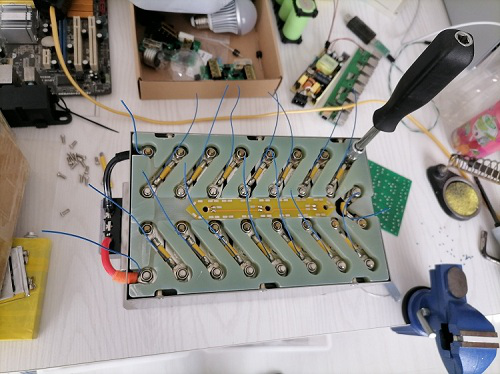

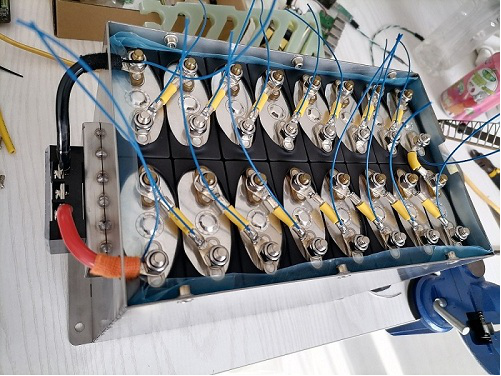

拧螺母，用拧力扳手精确测量拧力，既要保证拧紧，又不能过紧。同时将采样线焊接好。

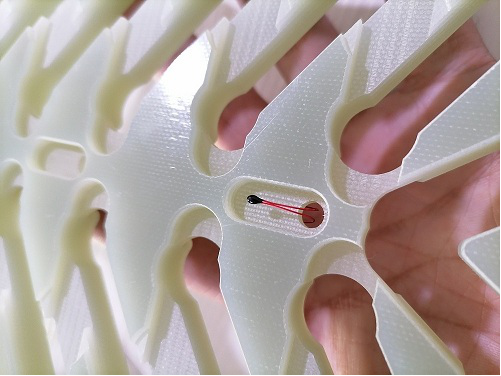

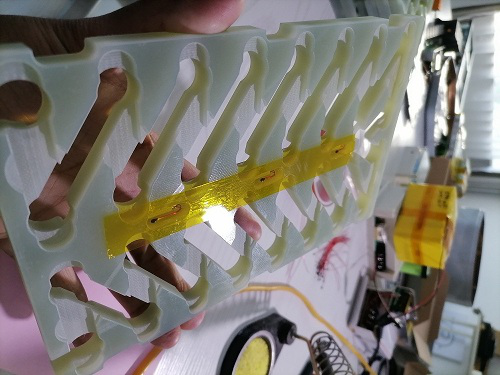

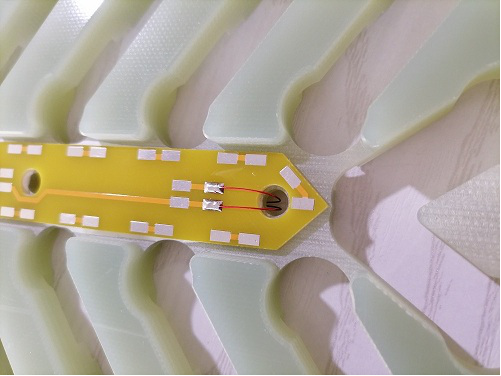

安装温度传感器，每个采集器支持8个点，我这里选择使用3个点。

准备接采样线。

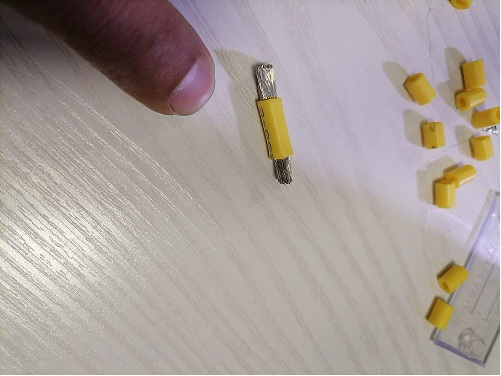

采样线压线制作，非常费时间，

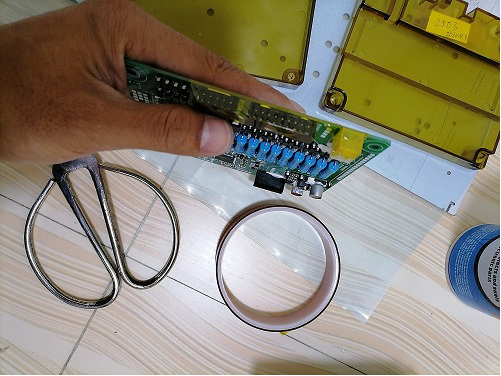

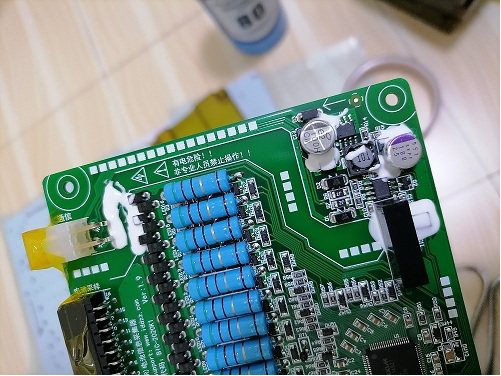

突然想起来，电池管理系统的采集器需要刷三防漆，这就去处理。。。。

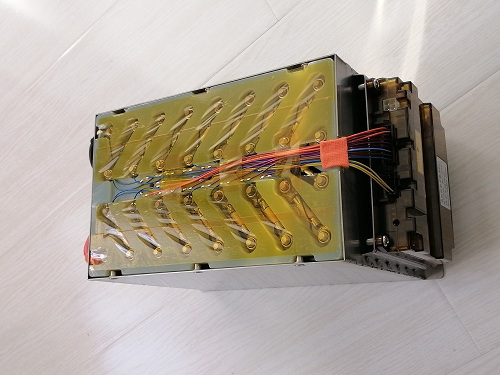

接好了采样线，固定好BIC采集器，贴胶带，

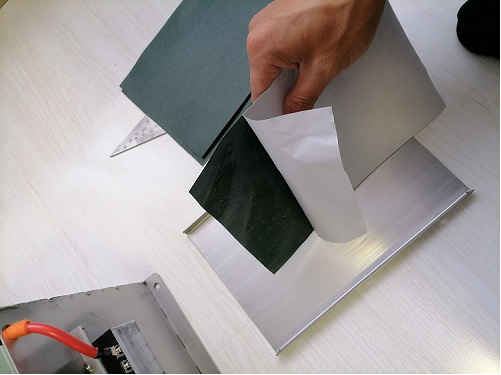

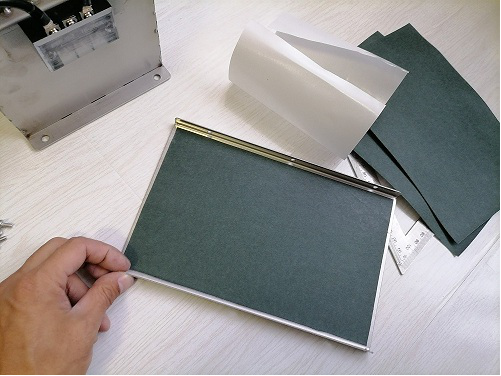

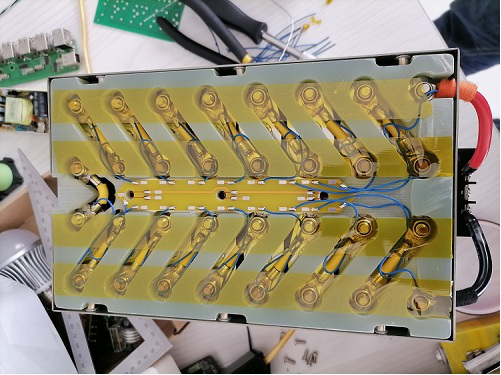

电池模组的上盖需要贴青壳纸。注意，青壳纸耐压实际测试，性能非常差。我这里用它是防止电池电极顶到金属盖子上，耐压还是靠那层黄色的玛拉胶带。

所有的模组装配完成，开始固定总装。

2022年3月16日继续编辑

一年四季事情太多，一耽误就是接近一年，今天把后面的工作完成。

制作骨架没拍照。

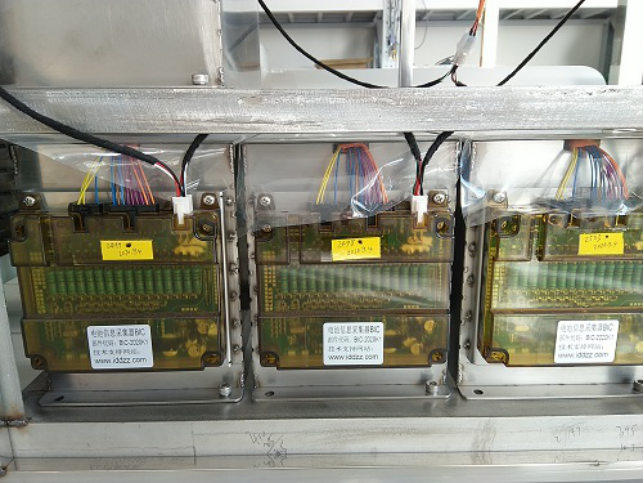

把电池模块固定到骨架上，连接所有BIC采集器的通信线。

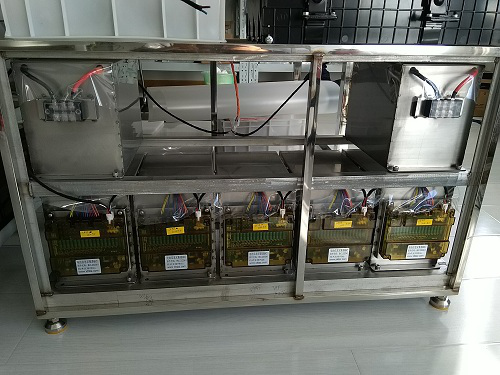

所有模组固定好的样子。

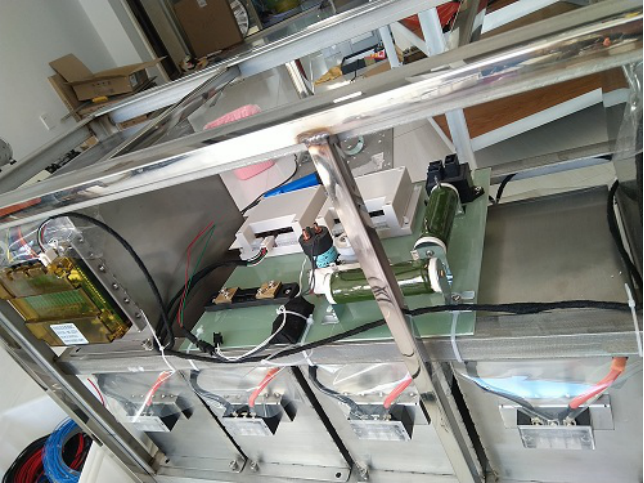

PCC、BMC、分流器、预充电阻、泄放电阻、接触器。。。既然是实验，先找个玻纤板钻孔固定就好了。BMC主机先用测试版。后面做100度电电池时，届时安装正式版BMC。

接几条线，通信线，控制线、按照电路原理图接，对电路图感兴趣的朋友直接下载资料看看，送上资料的百度网盘链接: https://pan.baidu.com/s/1Lq-Ub9UpviBqLD7vLALOzQ  提取码: 7b8s

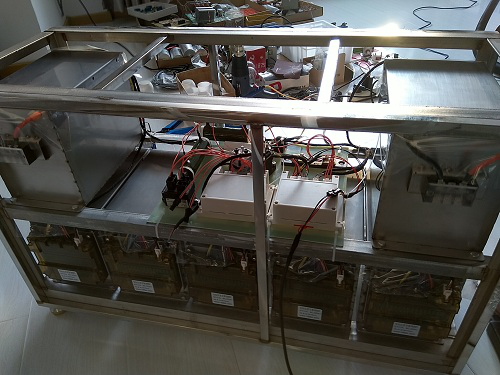

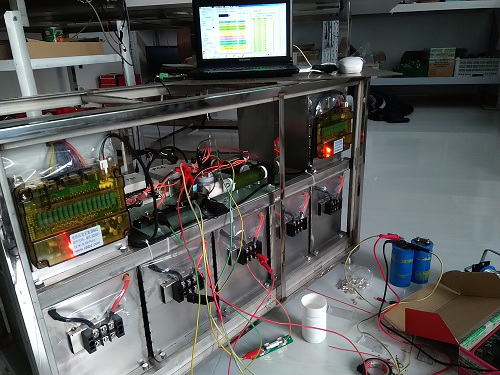

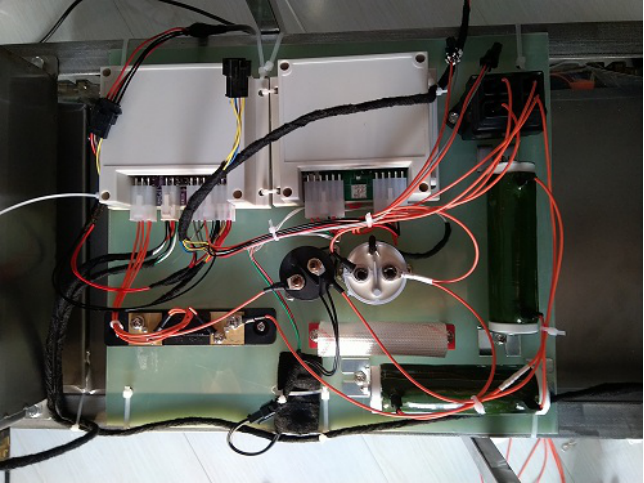

经过一番折腾，手工接线完成。。。。。（手工，手工）

看看就好了，做实验的，不美观不要喷。。。。。

标定各个BIC地址、BMC数据，测试预充电、就算完工了

最后连接正负极接MPPT和逆变器，连接充放电控制信号。。。

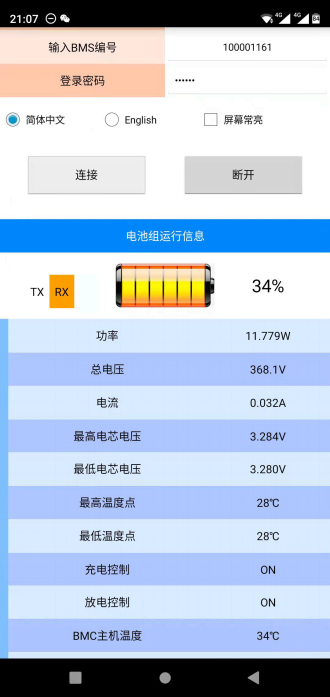

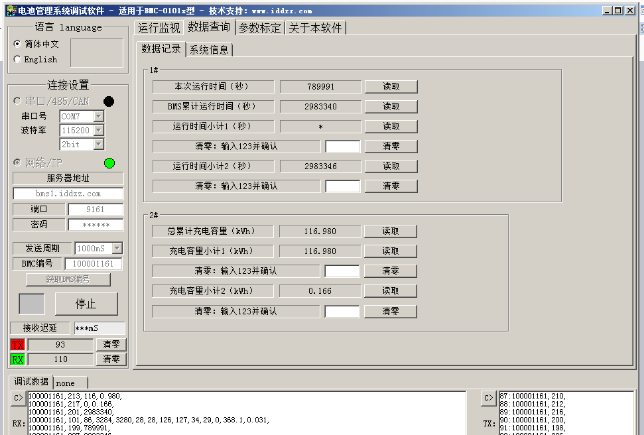

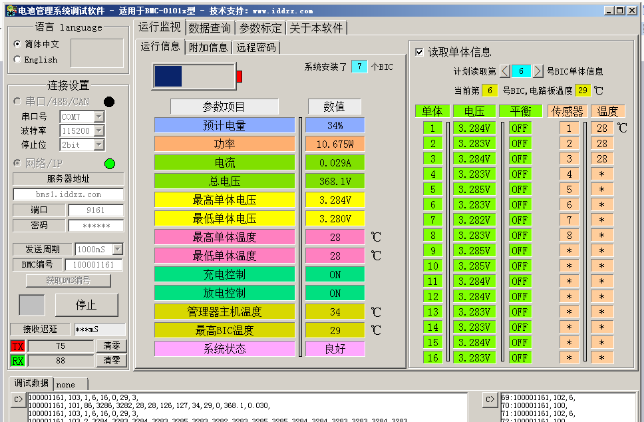

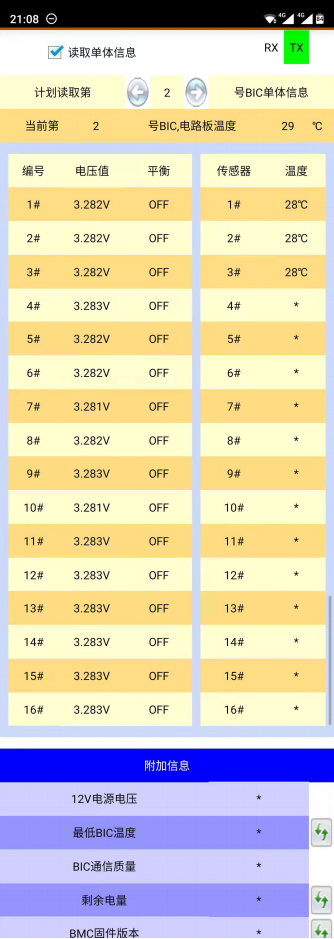

调试软件截图：

这个小的展示电池组，就算做完了。

敬请期待本人打造100度电家用光伏储能电池组。
